柔性線路板的“變形記”：電子設備的柔軟革命

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：713發布日期：2025-04-19 08:52【大中小】

在電子設備日益輕薄、智能化的趨勢下，傳統的剛性PCB（Printed Circuit Board）已經無法滿足某些高端應用的需求。柔性PCB（Flexible Printed Circuit Board，簡稱FPC）憑借其可彎折、輕量化、高密度集成的特性，正在引領一場電子設備的“柔軟革命”。從可穿戴設備到折疊屏手機，再到醫療植入式電子，F(xiàn)PC 正在重塑電子制造行業的設計范式。本文將深入剖析柔性PCB的技術演進、材料特性、制造挑戰以及未來發展趨勢。

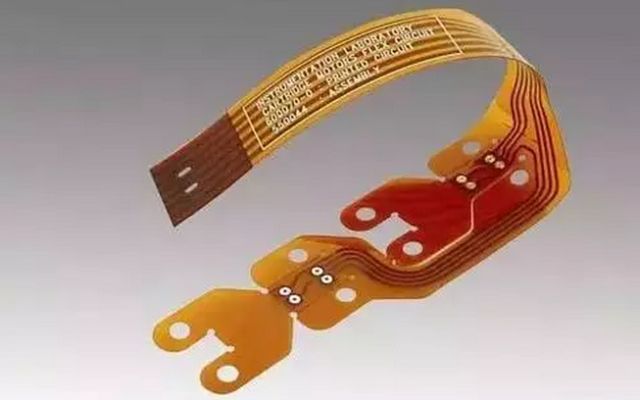

1. 柔性PCB的技術演進：從連接線到核心電路

柔性線路板最初的應用較為簡單，主要作為剛性PCB之間的連接線，以減少復雜的線束布線。但隨著材料技術和制造工藝的進步，F(xiàn)PC已經從單純的連接功能演變?yōu)槌休d核心電路的關鍵載體，并在多層化、剛?cè)峤Y(jié)合、3D封裝等方面取得了重大突破。

目前，柔性PCB的主要類型包括：

單面柔性PCB：僅一層銅箔，適用于簡單的信號傳輸和連接。雙面柔性PCB：兩層銅箔，中間有PI（聚酰亞胺）作為介質，提高電路密度。

多層柔性PCB：適用于高密度集成電路，如折疊屏手機的主板。

剛?cè)峤Y(jié)合PCB：結合剛性PCB和柔性PCB的優勢，在關鍵部位提供剛性支撐，同時保持靈活性。

這些不同種類的柔性PCB，推動了現代電子產品向更輕、更薄、更智能的方向發展。

2. 關鍵材料：柔性PCB的“筋骨”

柔性PCB的特性主要取決于其核心材料，以下是影響FPC性能的關鍵材料：基材（Substrate）：

常用聚酰亞胺（PI）或聚酯（PET），其中PI因其耐熱性、耐化學性和機械強度優越，成為高端FPC的首選。

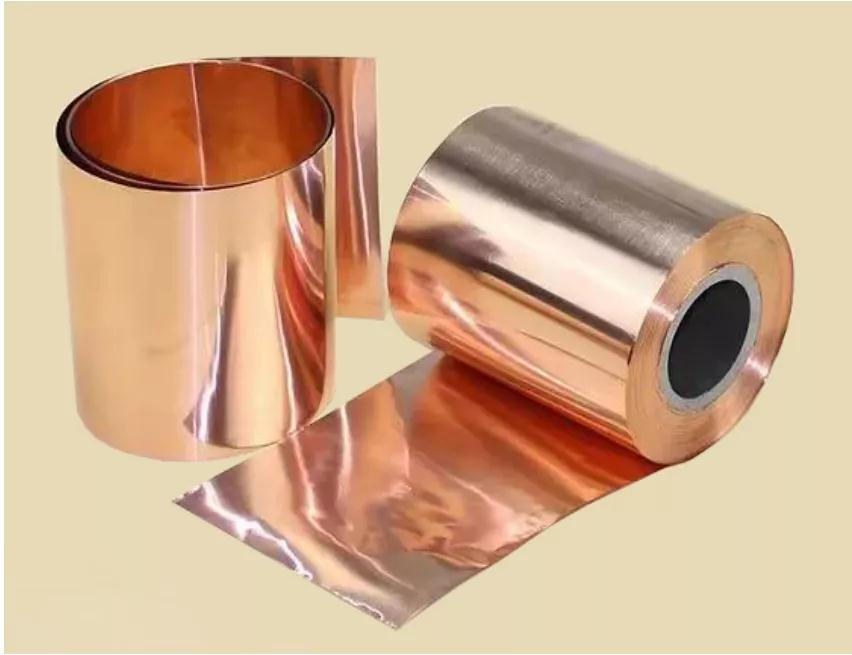

銅箔（Copper Foil）：以ROL（Rolled Annealed Copper，軋制退火銅）為主，具備較好的延展性，可承受多次彎折。

粘合劑（Adhesive）：用于層間粘接，常見的有環氧樹脂和丙烯酸樹脂，但近年來無膠結構（Adhesiveless）已逐步推廣，以降低厚度并提升耐熱性。

覆蓋膜（Coverlay）：保護電路，提供絕緣性，常用PI薄膜加粘合劑層。

這些材料組合的優化，使得FPC能夠在高溫、高濕、動態彎折等惡劣環境下穩定工作。

3. 制造挑戰：柔性PCB的“精細化考驗”

盡管柔性PCB相較于剛性PCB具有獨特的優勢，但其制造過程更具挑戰性，主要體現在以下幾個方面：

（1）精密加工難度高

軟板通常較?。ǔＲ?guī)厚度在 0.05mm 至 0.2mm 之間），容易在加工過程中變形，影響激光鉆孔、曝光、蝕刻等工藝的精度。因此，制造過程中需要使用特殊的柔性夾具或真空吸附平臺，以確保精準對位。

（2）線路密度提升的限制

隨著 5G 通信、高清顯示等高端應用的需求增加，柔性PCB的線寬/線距（L/S）要求越來越?。ㄒ堰_(dá) 30μm 級別）。但由于柔性材料的特性，超細線路的加工難度遠高于剛性PCB，需要更高精度的曝光和蝕刻工藝，同時要控制銅箔的附著力，避免剝離或斷裂。

（3）可靠性測試要求更嚴苛

FPC在應用中往往需要承受多次彎折，因此需要經過嚴格的動態彎折測試（Dynamic Flex Test）和高溫高濕老化測試（85°C/85%RH）。此外，在可穿戴設備或醫療電子中，還需符合生物相容性標準，進一步增加了制造難度。

4. 應用場景：柔性PCB的“多面手”

柔性PCB的廣泛應用覆蓋了多個行業，以下是幾個典型的應用場景：

折疊屏手機：FPC連接主板、屏幕和鉸鏈，確保設備在折疊時正常工作。

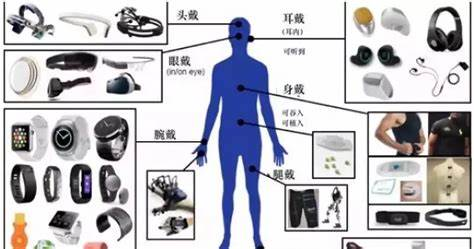

可穿戴設備：如智能手表、智能眼鏡等，利用FPC的超薄特性提升佩戴舒適度。

汽車電子：用于儀表盤、傳感器、攝像頭模組等，滿足汽車輕量化和耐高溫需求。

醫療電子：如心臟起搏器、柔性傳感器等，F(xiàn)PC的生物兼容性和柔軟性使其成為理想選擇。

這些應用不僅展現了FPC的靈活性，也推動了整個電子行業向更智能、更高效的方向發展。

5. 未來趨勢：柔性電子的下一步進化

隨著柔性電子技術的進步，未來的FPC將朝著以下方向發展：

超薄化與高密度化：L/S進一步縮小至 10μm 級別，以滿足更高性能需求。

剛?cè)峤Y(jié)合PCB的普及：提升結構穩定性，減少連接器，提高可靠性。

3D柔性電子：結合3D打印和激光直寫技術，實現真正的可拉伸電子電路。

透明FPC：應用于透明顯示器、AR/VR設備等，實現更未來感的電子產品。

這些技術的突破，將進一步擴大柔性PCB的應用邊界，引領電子設備進入更輕薄、更智能、更具創意的新時代。

柔性PCB已從單純的連接組件演變?yōu)楹诵某休d電路，成為現代電子設備不可或缺的一部分。在材料、工藝、設計等多方面的持續創新推動下，柔性電子正走向更高性能、更廣應用的未來。對于PCB設計工程師而言，掌握FPC的特性、優化設計方案、克服制造難題，將是迎接這一“柔軟革命”的關鍵。

在未來，我們或許可以看到完全柔性化的智能手機、可穿戴醫療設備甚至是可彎折的機器人，而這一切，都離不開柔性PCB的技術突破。柔性電子的變革仍在繼續，未來已來，精彩可期！
