柔性電路板和硬板有什么不同呢?你更pick哪一個?

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1436發布日期：2025-01-03 09:23【大中小】

PCB 是 Printed Circuit Board 的縮寫，中文名稱為印制電路板，也常被叫做印刷線路板。它是一種重要的電子部件，是電子元器件電氣連接的提供者。

PCB 通常由絕緣基板、銅箔、孔等部分組成。絕緣基板起到支撐和絕緣的作用；銅箔經過蝕刻等工藝形成導電線路，這些線路就像電子設備中的 “交通網絡”，連接著各個電子元器件，讓電流能夠按照預定的路徑流動，實現電子設備的各種功能；而孔則用于安裝和固定電子元器件，并且在多層 PCB 中，還能實現不同層之間線路的連接。

線路板在結構上分三大類：硬板，軟板，軟硬結合板。市面上大部分使用的是硬板和軟板，那硬板和軟板哪個更好呢？

首先我們先來認識一下軟板、硬板。

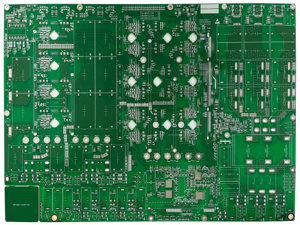

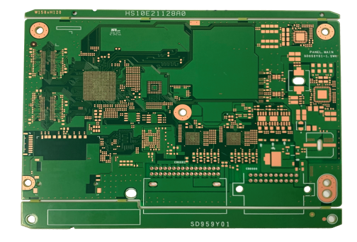

硬板（剛性線路板）是一種由絕緣基板和導電層組成的電子元器件載體，采用了剛性基材(如玻璃纖維增強環氧樹脂)，具有結構穩定、可靠性高、抗干擾能力強等特點。PCB硬板通過將電子元器件、導線和其他連接材料固定在一個機械支撐結構上，實現了電氣連接和信號傳輸。在現代電子設備中，pcb硬板扮演著重要的角色，被廣泛應用于計算機、手機、通信設備、汽車電子等領域。

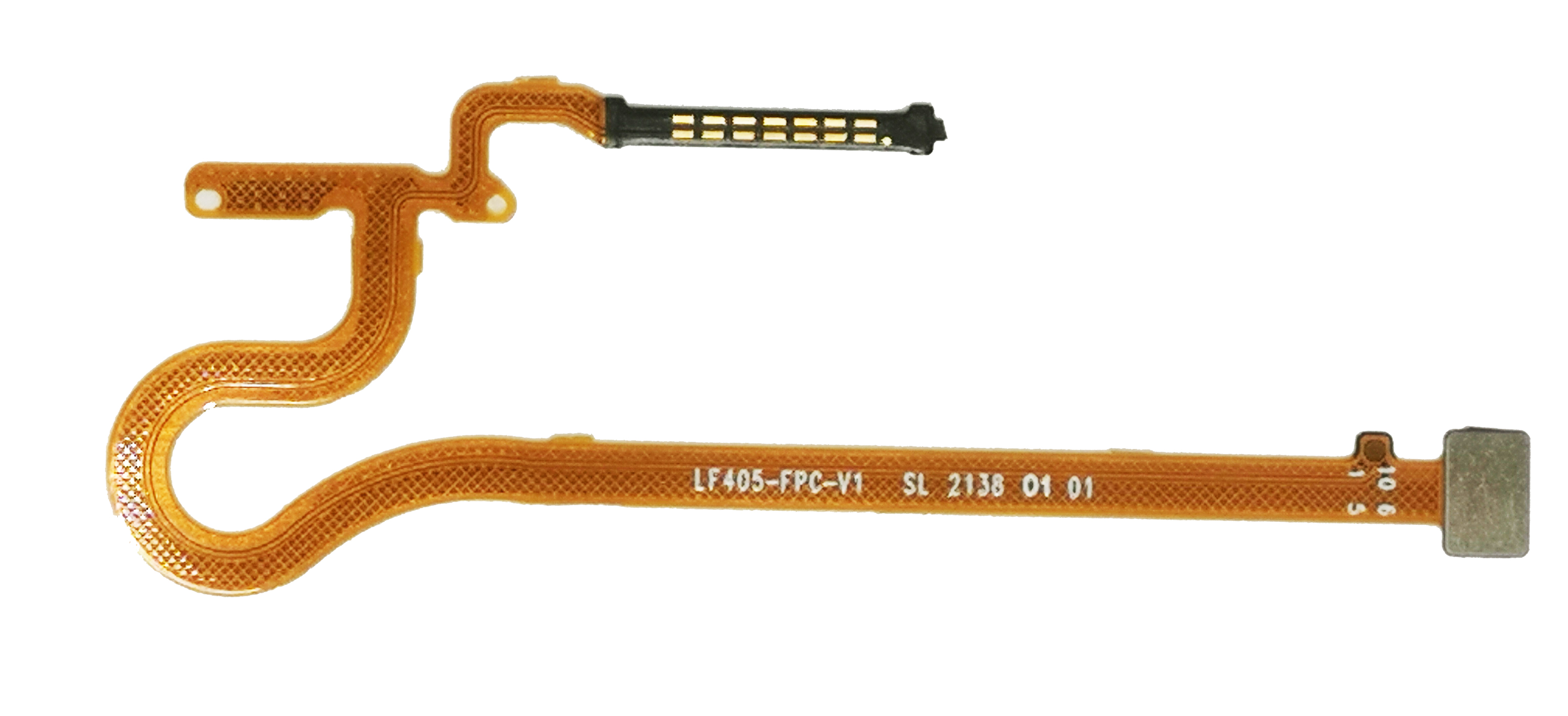

軟板的全稱是柔性印刷電路板（Flexible Printed Circuit Board，簡稱 FPC）。它最大的特點就是具有良好的柔韌性，能夠彎曲、折疊，甚至卷曲。這得益于其采用的柔性基材，如聚酰亞胺（PI）或聚酯（PET）等材料。軟板的線路布局靈活多變，可以根據不同的空間需求和設計要求進行定制，極大地節省了空間。例如在手機、平板電腦等便攜式電子設備中，軟板能夠在狹小的空間內實現復雜的電路連接，為設備的小型化和輕薄化提供了有力支持。同時，

FPC還具有重量輕、可撓性好、耐振動等優點，適用于需要頻繁移動或彎曲的電子部件連接，如筆記本電腦的屏幕排線、攝像頭模組連接線等。
