手機無線充軟板SMT貼片加工中金對焊點有什么影響

文章來源：作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：2765發布日期：2022-04-21 09:55【大中小】

　電子設備現在越來越多，很多東西都朝著智能化的方向發展，這也就需要更多的電路板來承接這些設備的控制系統，而軟板貼片的品質決定著設備的使用壽命。下面深聯電路為大家介紹手機無線充軟板SMT貼片加工中金對焊點的影響。

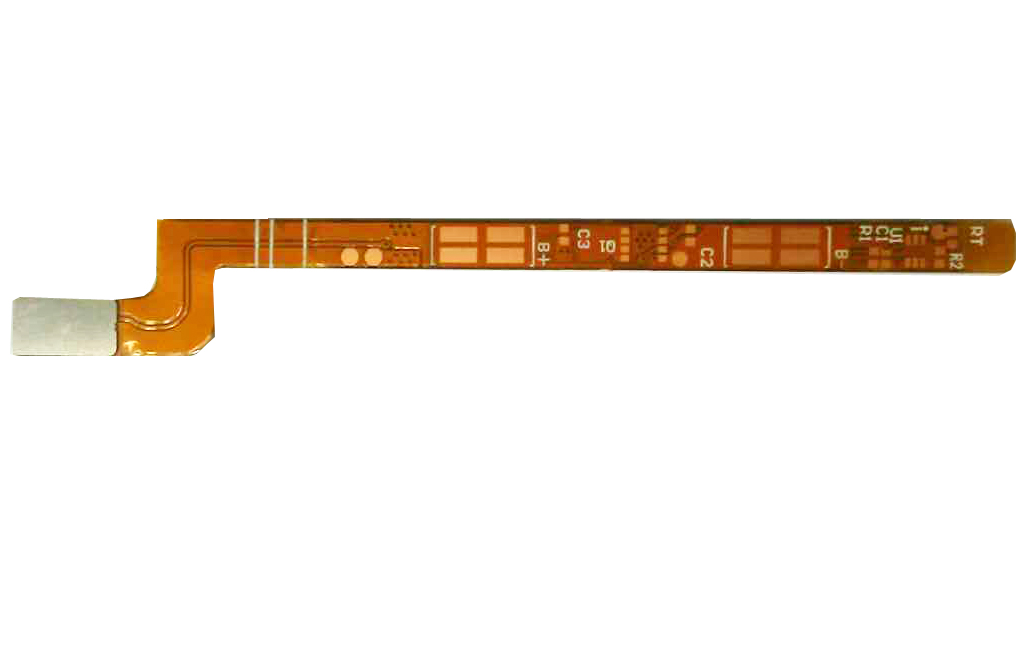

　　SMT貼片加工中金對焊點的影響
　　在手機無線充軟板SMT貼片加工中，由于金優良的穩定性和可靠性，成為最常用的表面鍍層金屬之一。但作為焊料里的雜質，金對焊料的延展性是非常有害的，因?yàn)楹噶现袝?huì)形成脆性的Sn-Au(錫-金)金屬間化合物(主要是AuSn4)。雖然低濃度的AuSn4能提高許多韓含錫焊料的機械性能，但當金在焊料的含量超過4%時，拉力強度和失效時的延伸量都會迅速下降。

　　焊盤上1.5um厚度的純金和合金層，在波峰焊接時可以完全的溶解到融熔焊料中，形成的AuSn4不足以傷害到盤料的機械性能。但對于手機無線充軟板SMT貼片加工工藝，可以接受的金鍍層厚度非常低，需要精確計算。Glazer等人報道，對于塑料四邊扁平封裝(PQFP)和FR-4 PCBs上的銅-鎳-金(Cu-Ni-Au)金屬鍍層之間的焊點，當其金的濃度不超過3.0 W/O，就不會損害焊點的可靠性。
　　過多的IMC但由于其脆性而危害到焊點的機械強度，而且影響到焊點鐘空洞的形成。例如在Cu-Ni-Au焊盤的1.63um 金層上形成的焊點，焊盤上印刷7mil(175um) 91% 金屬含量Sn63Pb37免洗焊膏后進行再流焊。Sn-Au金屬化合物成為顆粒并廣泛地分散在焊點中。
　　在軟板加工中，除了選擇適當?shù)暮噶虾辖鸷涂刂平饘雍穸戎?，改變含金的基地金屬成分組成也可以減少金屬間化合物的形成。例如Sn60Pb40焊料焊接到Au85Ni15之上就不會有金脆的問題。
