什么叫無線供電(充電)？

手機無線充軟板小編相信有不少人知道無線供電。
無線供電是不通過連接器、金屬接點等作為媒介，傳輸功率的技術。
被稱為非接觸充電、非接觸功率傳輸、無線供電等。
據手機無線充軟板小編了解，無線供電技術在充電時不需要電源線，因此有望提高設備連接的安全性、防水性、防塵性，同時具有標準規格，一個供電裝置能用于各種終端，有望得到極大的普及。

無線供電的優點

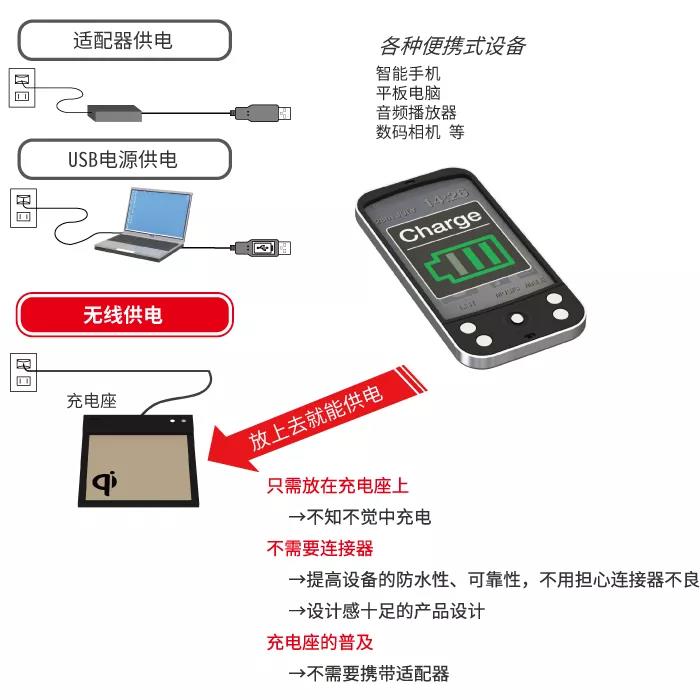

據手機無線充軟板小編了解，向便攜式設備充電時，以往普遍的方法，是用適配器以有線方式充電。
還有用USB充電的方式。
這些都是通過連接器，經電纜供電。
而無線供電，只需放在充電座上就可以充電。
因?yàn)椴恍枰B接器，所以能提高設備的防水性、可靠性，沒有連接器不良的情況發生。
另外，還能制造出設計感十足的產品。
如果這個充電座得到普及，那么能在外出地點對各種設備進行充電，不需要攜帶適配器、電纜等。

無線供電方式

無線供電有多種方式。

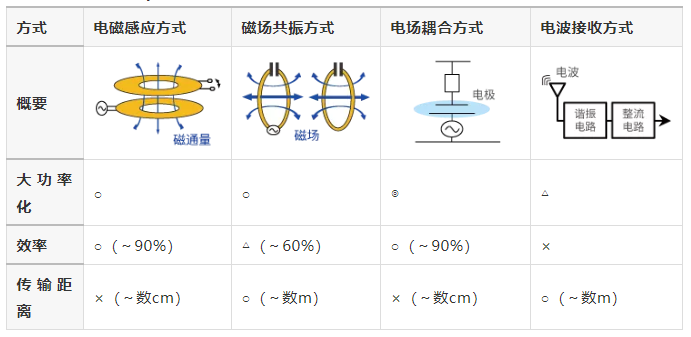

下表為代表性的方式。

【無線供電方式】

■電磁感應方式
利用送電側與受電側間產生的感應磁通量來傳輸功率，是普遍的無線供電方式，電路結構簡單，小型且成本低。
另外高效率也是其優點。
傳輸距離短，容易受位置偏離的影響是其缺點。

■磁場共振方式
使送電側與受電側的諧振器與磁場共振，從而傳輸功率的方式。
適用于長距離傳輸，作為EV（電動汽車）的充電用途正在推進開發。
其中效率的提高成為了課題。

■電場耦合方式
送電側與受電側分別連接電極，使形成電容器，通過高頻傳輸功率及在對面?zhèn)入姌O也有電流流過的現象（諧波電流），從而傳輸功率的方式。
雖然與電磁感應方式同為短距離傳輸，但不易受到位置偏離的影響，且供電部發熱少，這是其優點。
產生高電壓的變壓器厚度變大是其缺點。

■電波接收方式
在送電側將電流轉換為電磁波，而受電側的天線接收該電磁波，在整流電路中將其轉換為直流電流，是利用電磁場進行供電的方式。具有數米的長距離傳輸，但效率低是其缺點。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
