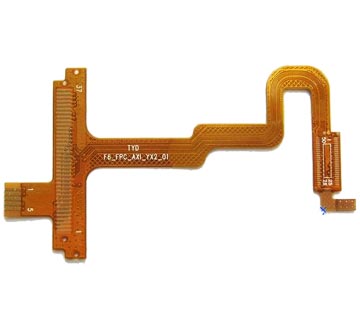

行業內不少科研工作者研究了傳統PCB板的層壓尺寸漲縮情況，與剛性板（硬板）相比，由于撓性板（軟板）自身的一些特性，使得其在尺寸穩定性方面遠遜于剛性板，在受到外力作用時很容易發生形變。相關的研究工作者研究了層壓機參數如壓力大小和溫度分布及其均勻性對撓性板尺寸穩定性的影響，但對于層壓過程由于壓機壓力及半固化片流動和固化過程等導致的撓性板形變卻缺乏足夠的研究分析。

尤其軟板在層壓時，在壓機參數一定的情況下，撓性部分在水平方向的形變受多個作用力的影響，有來自壓機鋼板的壓力、半固化片固化反應的收縮應力、硬板的抑制應力、鉚釘?shù)囊种茟?yīng)力、高溫烘烤導致的收縮應力、以及熱效應引起的熱脹冷縮等等。半固化片在升溫熔化流動時，已經呈現出了粘性，在流動過程中，對與之貼合的材料有一定程度的粘合作用，因此在半固化片完全固化之前，只要有流動，在粘力的作用下，就會對與之貼合的材料產生一定的拉應力。

而本實驗的軟板正是受到這樣的一個拉應力才發生變形使得尺寸漲大，而且從軟板漲縮程度可以判定，半固化片的流動造成軟板尺寸漲大的效應遠遠大于半固化片固化收縮時使其尺寸收縮的效應，因此FPC軟板尺寸發生了較大的漲幅。與軟板自由變形壓合的漲縮結果對比，可以看出，當軟板受壓應力起主導作用時，其收縮幅度更大；當軟板受拉應力起主導作用時，軟板不同方向漲大幅度也不同。
