工控fpc的維修方法

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：9812發布日期：2015-12-10 10:18【大中小】

工控fpc維修分為有圖維修與無圖維修。有圖維修方法是參照原理圖，分析電路原理與信號走向，再測試關鍵點上的信號，此種情況容易維修電路，但很多工控fpc都沒有原理圖，電路板廠把其當作機密是不會給一般用戶。

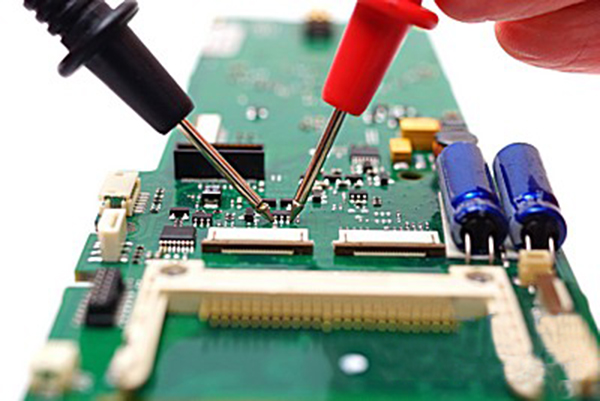

工控fpc

專業維修公司，維修電路板和fpc幾乎都是無圖維修，以下是無圖修電路板和fpc的經驗：

一塊電路板是由線路板，元器件，與軟件組成，我個人覺的修電路板時維修人員的能力與檢測等維修工具都很重要?，F(xiàn)代電路板如果光靠一個人的經驗而缺乏必要的工具去維修很難做到，光提倡在線測試儀等檢測設備而不注重人員素質也很難做到。

維修時你面對的板不一樣處理方法也不一樣。但最基本思路是找出壞的元件更換并修復。那我們是不是把板上所有能的換的元件都換掉就行呢?我試過換完也不行，有的元件是需要調試的，注重整體效應。

用在線測試儀等工具像掃地雷的一樣，每個元件做好記號查一遍，對比下VI曲線。這樣能找到部分故障但也不一定全能把板修好，“因?yàn)樵诰€測試儀通過的芯片不一定是損壞的;測試通過的芯片不一定是沒有損壞的。”而且不是每個元件都能在元件庫中查找到，機床電路板不停的更新升級，所以你的檢測工具也要不停的更新。

維修人員的素質直接影響維修的成敗，在無任何原理圖狀況下要對一塊比較陌生的電路板進行維修，除了硬件功底深厚還需要對電路原理與結構很了解的維修工程師，當他看到一塊陌生的電路板，應在仔細觀察硬件構造判斷出此塊板的作用，詢問客戶此板裝在什么機床上當時報什么樣的警訊。

在判斷出一塊電路板的作用時，就要頭腦中構造出次電路板的方框圖，從報警的信息分析是那個環節出故障呢，可能是那幾個元件，更換后再測試。如果你要問既然維修人員那么厲害不去搞設計還在這維修?其實搞設計與維修都是賺錢，我們對維修人員待遇不比搞設計的差，況且做維修也是比較有挑戰性的，你每天面對不同東西，我還是滿喜歡找到問題并修復的那種感覺。

維修時，工作人員的手法也很重要，修電路板是個相當精細的工作有很多元件與線路板及容易損壞，所以操作要相當小心需要必要的夾具等輔助工具。拆卸，焊接等要熟練在沒動手前就要想好整過作業流程，避免不必要的損壞。

對有程序的芯片，能備份的盡量備份，不允許備份的千萬不要去動。如果查出是有程序的芯片損壞，而找不到備用或替換的芯片那此塊電路板也就不能修復。

對線路板與元器件的檢測需要專業的檢測工具，如多層線路板內部有無斷線，元件有無虛焊。

維修除了找到壞的東西修好外，最難的是檢測自己有沒有修好及上機調試等，不管你是怎么修的，最終要裝到機床上能用，而且送到客戶手里的電路板必需是好的，這就要在未送送出以前上機測試呢，這就需要維修實驗測試臺，并根據客戶的板模擬制作測試，以保證送到客戶的電路板都能正常使用。
