PCB和FPC設計考慮區別

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：8379發布日期：2015-11-09 10:42【大中小】

pcb的大部分設計要素已經被應用在fpc的設計中了。然而，還有另外一些新的要素需要引起注意。

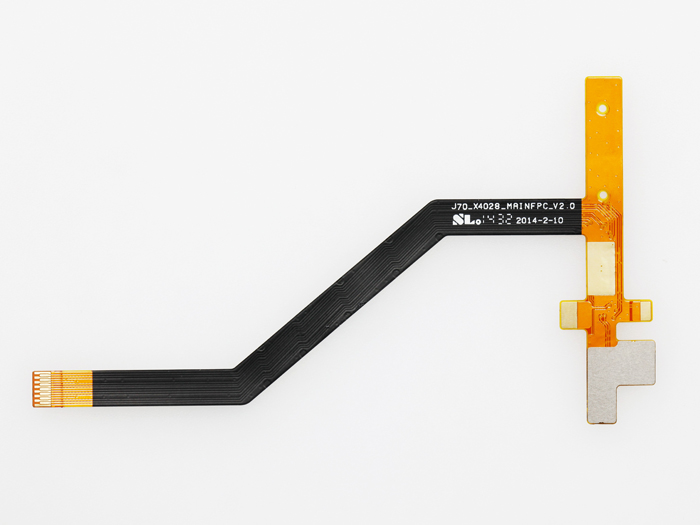

fpc

1.導線的載流能力

因?yàn)?a href="http://www.hongzhanxm.com">fpc散熱能力差(與pcb相比而言) ，所以必須提供足夠的導線寬度。一些承載大電流的導線彼此面對面或鄰近放置時，考慮到熱量集中的問題，必須給出額外的導線寬度或間距。

2.形狀

無論何處，在有可能的情況下應首選矩形，因?yàn)檫@樣可以較好的節省基材。在接近邊緣處應該留有足夠的自由邊距，這要根據基材可能的剩余空間而定。在形狀上，內角看起來應該是圓形的;尖形的內角可能引起板的撕裂。

較小的導線寬度和間距應該盡可能最小化。如果幾何空間允許，排列緊密的細導線應該變?yōu)閷拰?dǎo)線。在鍍通孔或元器件安裝孔處終止的導線應該平滑地過搜到焊盤中。作為一個通用標準，任何從直線到象角或不同線寬的變化，必須盡可能的平滑過渡。尖角會使應力自然集中，引起導線故障。

3.柔度

作為一個通用標準，彎曲半徑應該設計得盡可能大。使用較薄的層壓板(例如:用50μm 銅箔代替125μm 銅箔)和較寬的導線，可以更好地提高其承受更多循環彎曲的可能性。對于大量的彎曲循環，單面fpc通常顯示了更好的性能。

4.焊盤

在焊盤的周圍，有一個從柔性材料到剛性材料的變化。這個區域更容易使導體破損。因此，焊盤應避免出現在容易產生彎曲的區域。焊盤的一般形狀應該是像淚滴狀，覆膜必須能遮住焊盤的接合縫。

5.剛性增強板

在小型電子設備(如小型計算器)的批量生產中，結合有膠著剛性層壓增強板的fpc已經變得很受歡迎了，而且其在成本上也更為優化。fpc被裝備在一片有合適槽位的剛性板(例如grade G-10) 上，以方便以后分離。元器件組裝和波峰焊接之后，通過裁切把剛性板分成不同的部分，以便于折疊成想要的形狀。

上述特別的要求表明設計柔性線路板僅有少數的幾步，遠比設計剛性電路板少。然而，其重要的設計差別必須記住:

1)柔性印制電路的三維空間很重要，因?yàn)閺澢腿嵝缘膽?yīng)用可以節省空間并減少板層。

2)與PCB相比，F(xiàn)PC對公差的要求較低，允許更大的公差范圍。

3)因?yàn)閮梢砜梢詮澢?，它們被設計的比要求的稍微長一些。

為了使電路成本達到最小，以下的設計技巧應當被考慮:

1)總是要考慮電路怎樣被裝配在面板上。

2)電路要小巧，應考慮使用一系列小電路代替一個大電路。

3)無論何時都要遵循建議的使用公差。

4)僅在必需的地方設計元粘接的區域。

5)如果電路僅有少數幾層，則使用增強板可比剛?cè)嵝杂≈齐娐繁阋说枚唷?/p>

6)在每oz 的覆銅材料(包括電鍍銅)上，指定使用0.0001 in 的粘結劑。

7)制造無遮蔽焊盤且沒有覆蓋層的電路，有時會更便宜些。
